主要諸元等
B : ブーム FLJ : フルオートラフィングジブ HLJ : 油圧チルトジブ

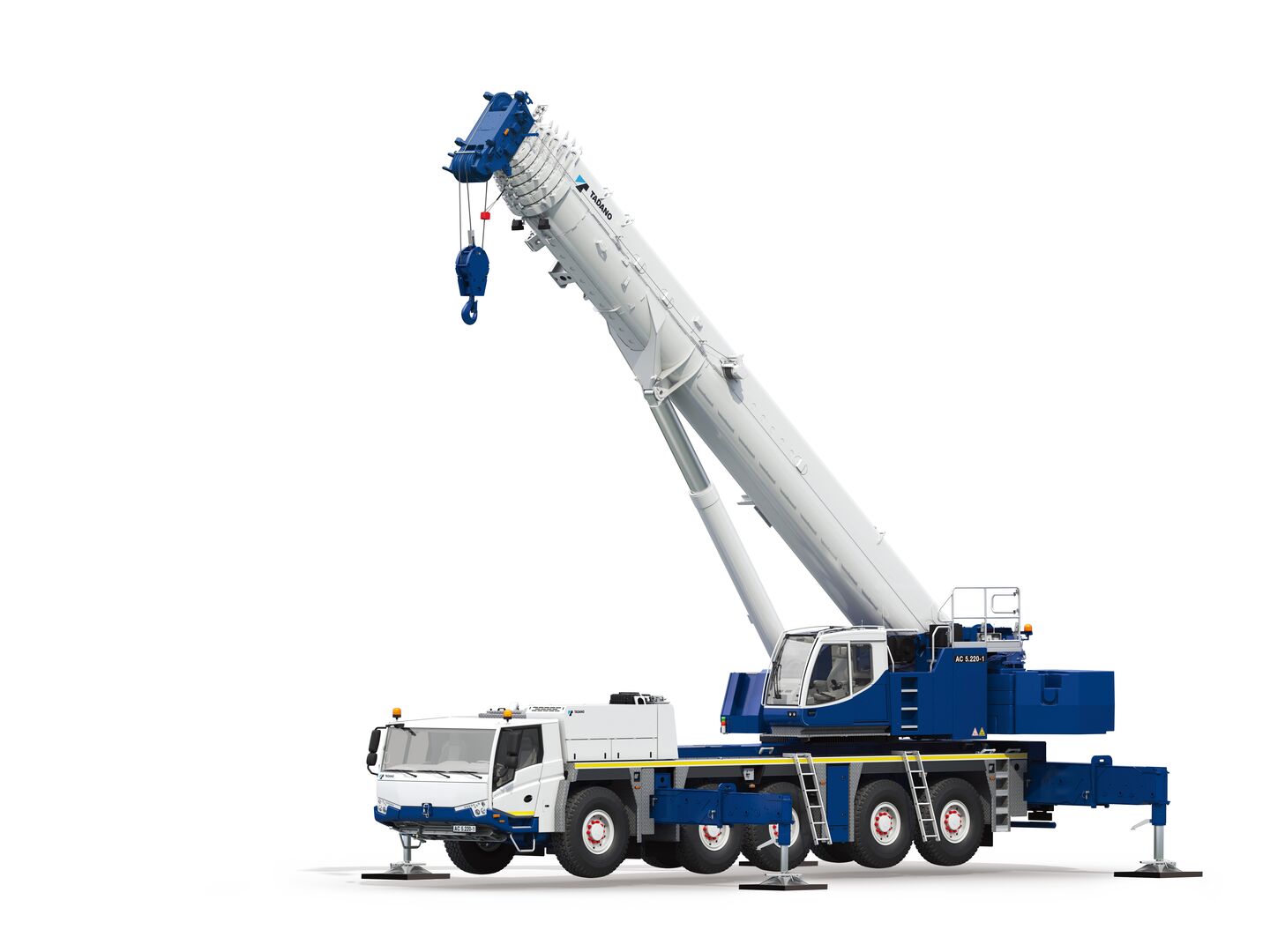

クレーン
| 最大つり上げ能力 | 13.2m (B) | 220,000kg × 2.5m (2 × 13本掛､ アタッチメント付) |
| シングルトップ | 9,400kg (1本掛) | |
| 1.9m + 8.5m (FLJ) | 29,800kg × 4.5m (4本掛) | |
| 1.1m + 4.7m (HLJ) | 47,800kg × 3.0m (6本掛) | |
| 最大地上揚程 | (B) | 68.0m (13.8t) |
| (FLJ) | 86.0m (4.2t) | |
| (HLJ) | 103.0m (1.9t) | |
| 最大作業半径 | (B) | 64.0m (3.5t) |
| (FLJ) | 60.0m (2.6t) | |
| (HLJ) | 84.0m (1.2t) | |
| ブーム・ジブ長さ | (B) | 13.2 m ～ 68 m |
| (FLJ) | 1.9m ＋ 8.5m ～ 20.9m | |
| (HLJ) | 1.1m + 4.7m ～ 34.9m | |
| ブーム起伏角度 | -0.7° ～ 83.5° | |
| ジブオフセット | (FLJ) | 5° ～ 60° |
| (HLJ) | 0° ～ 40° | |
| アウトリガ張出幅 | 最大 | 8.3m |
| 中間 | 7.0m､ 5.6m､ 4.6m | |
| 最小 | 2.7m | |

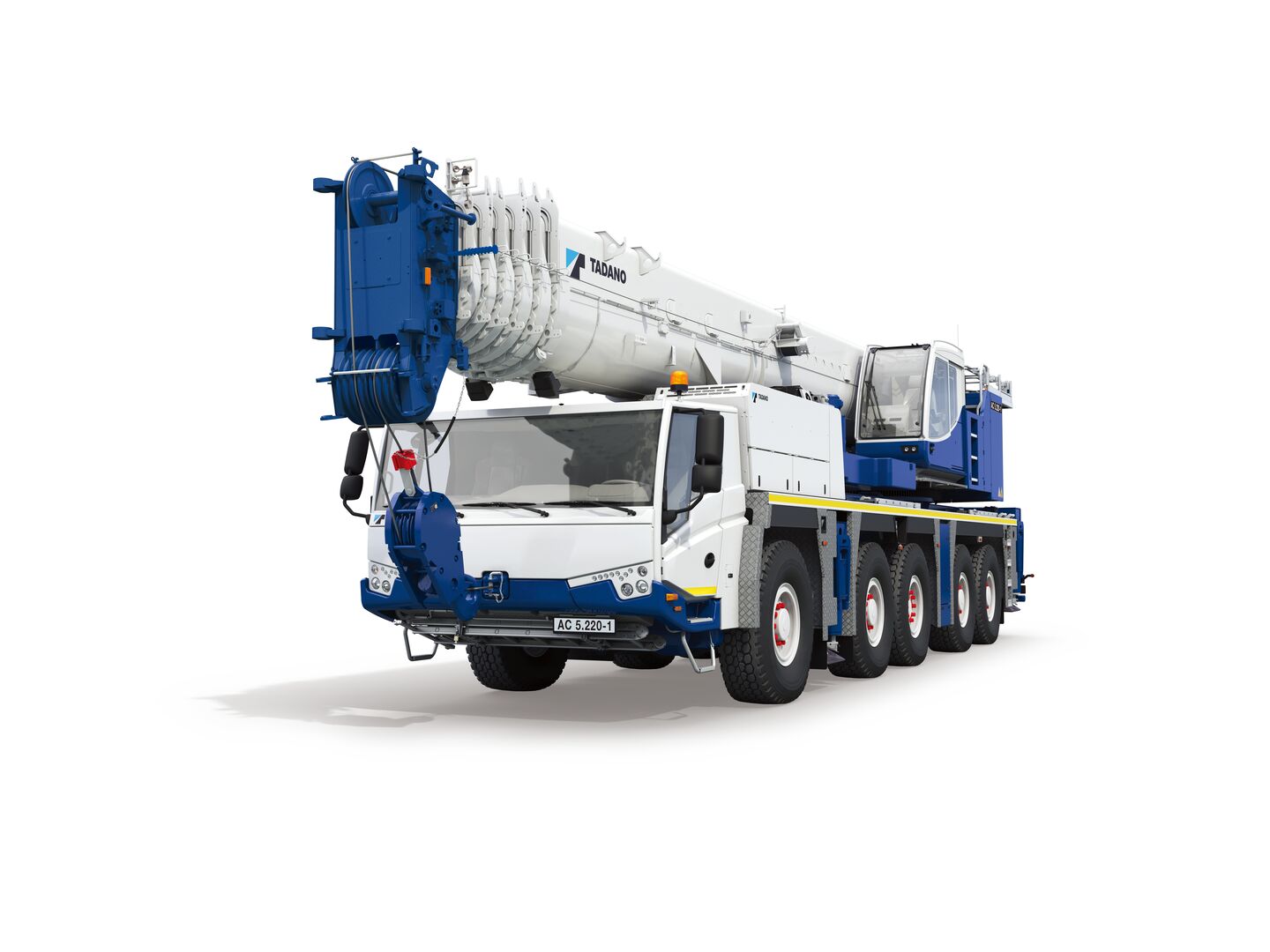

走行時寸法
| 全長 | 14,500mm |
| 全幅 | 3,000mm |
| 全高 | 3,980mm |
重量
| 車両総重量 | 40,870kg (人員2名) |
| 前軸重 | 17,600kg (1軸 ＋ 2軸) |
| 後軸重 | 1,380kg (3軸) 21,890kg (4軸 ＋ 5軸) |
走行性能
| 最高速度 | 80km/h |
| 登坂能力 (tanθ) | 0.7 |
| 最小回転半径 | 10.5m |
フレキシブルなアウトリガと効率的な輸送によるパワー
強力なタダノAC 5.220-1は、中間領域でも非常に高い保持荷重に対応できます。最大47.6tまで伸縮可能。また、補助装置なしで最大133tの吊り上げ能力を誇ります。クレーン上部構造の遠隔操作と関連荷重データの大型ディスプレイにより、高い安全基準を実現しています。5つのアウトリガベースから現場のニーズに合わせて選択でき、都心部での運用や厳しい環境基準にも対応する技術を駆使しています。メインブームの分解により、クレーンの大幅な軽量化を実現しました。
